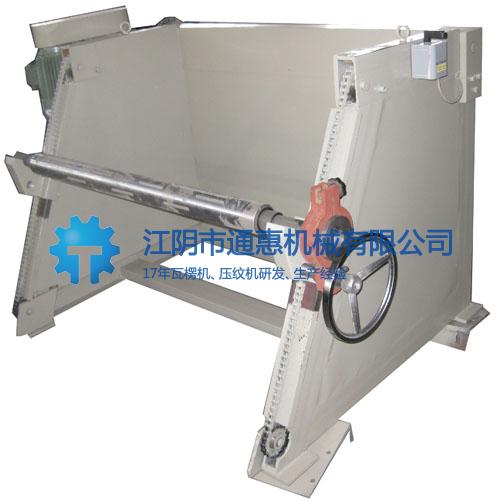

放卷機（單臂有軸支架）
發布者:admin 瀏覽次數: 發布時間: 2017-07-31 10:33:18
單臂式放卷機，包括支架，在支架上安裝有回轉軸，并通過回轉軸與回轉臂鉸接，回轉臂的前端安裝有托座，所述托座上設置有弧形凹槽，用于將卷筒收放于其中，回轉臂繞回轉軸進行扭轉；在回轉臂的中部設置有支撐軸，并在支撐軸上鉸接一支撐臂，所述支撐臂的另一端鉸接在支架的另一滑動回轉軸上；所述支撐臂的中部設置有一支撐軸，并通過所述支撐軸與油壓缸的缸桿進行鉸接，所述油壓缸固定在支架內部。通過油壓缸的缸桿支撐起支撐臂，并通過幾個支撐軸之間的連接關系，實現回轉臂的扭轉，回轉臂的扭轉過程中，可以將卷筒收入在托架的弧形凹槽內，并通過回轉臂的提升，將卷筒進行放置。
